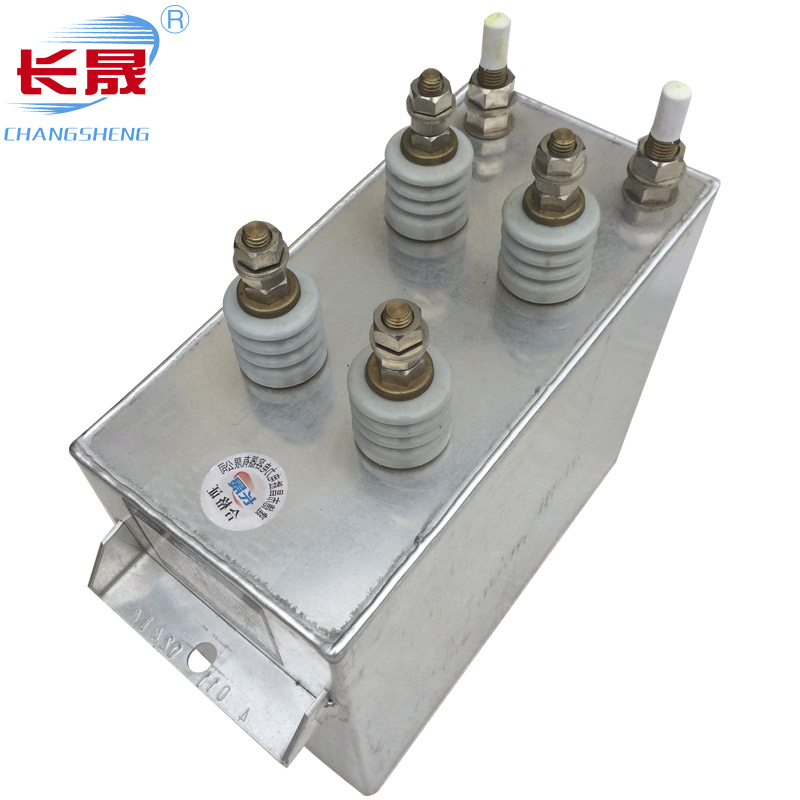

更新時間：2025-9-24 點擊:792次高壓串聯諧振電容器在電力系統中主要用于無功補償、電壓調節及高壓耐壓試驗。
高壓串聯諧振電容器的核心作用
1.無功補償與電壓穩定
補償線路感抗：串聯于輸電線路中，抵消線路的分布感抗，減少無功功率流動，從而降低線路損。
穩定末端電壓：通過補償感性電流，避免長距離輸電時電壓逐級下降，提升供電質量。
應用場景：35kV及以上電網中，多設于末端變電所。
2.高壓耐壓試驗
諧振升壓：與電抗器串聯構成諧振回路，通過調節頻率使電路諧振，以較小容量的設備產生高電壓，用于電纜、變壓器等設備的絕緣檢測。
保護設備：電抗器可抑制合閘涌流和故障放電電流，保護電容器及斷路器。
3.諧波治理與濾波
濾除特征次諧波：與電抗器調諧后，可構成全諧振或偏諧振回路，濾除特定次諧波，改 善電能質量。
抑制諧波放大：通過電抗率設計，避免電容器組與系統阻抗形成諧波放大。
4.提升系統穩定性
縮短諧振長度：串聯補償可減小線路諧振前的傳遞系數，降低諧振風險，同時增加線路輸入阻抗。
提高短路阻抗：故障時，電抗器可限制短路電流，保護系統設備。
以上是高壓串聯諧振電容器的核心作用介紹，希望對大家有幫助。
